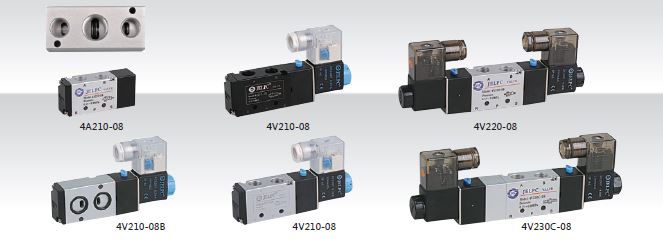

Zawory sterujące 4V200
| Przyłącze: | G1/8’’ |
|---|---|
| Typ: | 3/2-, 5/2- i 5/3-drogowy |
| CV: | 0,78-0,89 |
| Otwór czynny: | 14-16 mm2 |
| Model | 4V210-06 | 4V220-06 | 4V230C-06 | 4V230E-06 | 4V230P-06 | 4V210-08 | 4V220-08 | 4V230C-08 | 4V230E-08 | 4V230P-08 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4A210-06 | 4A220-06 | 4A230C-06 | 4A230E-06 | 4A230P-06 | 4A210-08 | 4A220-08 | 4A230C-08 | 4A230E-08 | 4A230P-08 | ||
| Typ zaworu | 5/2 drogowy | 5/3 drogowy | 5/2 drogowy | 5/3 drogowy | |||||||
| Otwór czynny | 14 mm2 (CV=0.78) | 12 mm2 (CV=0.67) | 16 mm2 (CV=0.89) | 12 mm2 (CV=0.67) | |||||||
| Model | 3V210-06 3V220-06 3A210-06 3A220-06 | 3V210-08 3V220-08 3A210-08 3A220-08 | |||||||||
| Typ zaworu | 3/2 drogowy | ||||||||||
| Otwór czynny | 14 mm2 (CV = 0.78) | 16 mm2 (CV = 0.89) | |||||||||
| Przyłącze | Wejście, wyjście, odpowietrzenie = G 1/8" | Wejście, wyjście, odpowietrzenie = G 1/8" | |||||||||
| Medium robocze | Powietrze filtrowane 40 mikronów | ||||||||||
| Działanie | Wewnętrznie wspomagane | ||||||||||
| Ciśnienie robocze | 0.15-0.8 MPa | ||||||||||
| Maks. ciśnienie testowe | 12 MPa | ||||||||||
| Temp. otoczenia | 5～50 ℃ | ||||||||||
| Tolerancja napięcia | ± 10% | ||||||||||
| Moc | AC: 5.5 VA DC: 4.8 W | ||||||||||
| Stopień ochrony | Klasa F, IP 65 | ||||||||||
| Przyłącze elektryczne | Wyprowadzone przewody lub wtyk DIN | ||||||||||
| Częstotliwość przełączania | 5 Cykli / Sec. | ||||||||||
| Czas przełączania | 0.05 Sec. | ||||||||||
