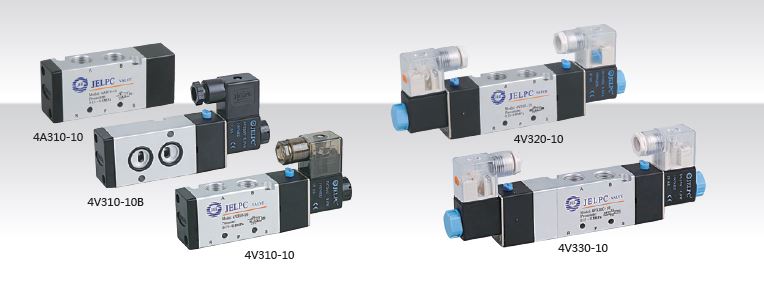

Zawory sterujące 4V300
| Przyłącze: | G 1/4’’ i G 3/8" |
|---|---|
| Typ: | 3/2-, 5/2- i 5/3-drogowy |
| CV: | 1,40-1,68 |
| Otwór czynny: | 25-30 mm2 |
| Model | 4V310-08 | 4V320-08 | 4V330C-08 | 4V330E-08 4V330P-08 | 4V310-10 4V320-10 | 4V330C-10 | 4V330E-10 | 4V330P-10 |
|---|---|---|---|---|---|---|---|---|
| 4A310-08 | 4A320-08 | 4A330C-08 | 4A330E-08 4A330P-08 | 4A310-10 4A320-10 | 4A330C-10 | 4A330E-10 | 4A330P-10 | |
| Typ zaworu | 5/2 drogowy | 5/3 drogowy | 5/2 drogowy | 5/3 drogowy | ||||
| Otwór czynny | 25 mm2 (CV = 1.40) | 18 mm2 (CV = 1.00) | 30 mm2 (CV = 1.68) | 18 mm2 (CV = 1.00) | ||||
| Model | 3V310-08 | 3V320-08 3A310-08 3A320-08 | 3V310-10 3V320 | -10 3A310-10 | A320-10 | |||
| Typ zaworu | 3/2 drogowy | |||||||
| Otwór czynny | 25 mm2 (CV = 1.40) | 30 mm2 (CV = 1.68) | ||||||
| Przyłącze | Supply, Outlet, Exhaust Port = G 1/4" | Supply, Outlet = G 3/8" Exhaust Port = G 1/4" | ||||||
| Medium robocze | Powietrze filtrowane 40 mikronów | |||||||
| Działanie | Wewnętrznie wspomagane | |||||||
| Ciśnienie robocze | 0.15-0.8 MPa | |||||||
| Maks. ciśnienie testowe | 1.2 MPa | |||||||
| Temp. otoczenia | 5-50 °C | |||||||
| Tolerancja napięcia | ± 10% | |||||||
| Pobór mocy | AC: 5.5 VA DC: 4.8 W | |||||||
| Stopień ochrony | Klasa F, IP 65 | |||||||
| Przyłącze elektryczne | Wyprowadzone przewody lub wtyk DIN | |||||||
| Częstotliwość przełączania | 5 Cykli / Sec. | |||||||
| Czas przełączania | 0.05 Sec. | |||||||
